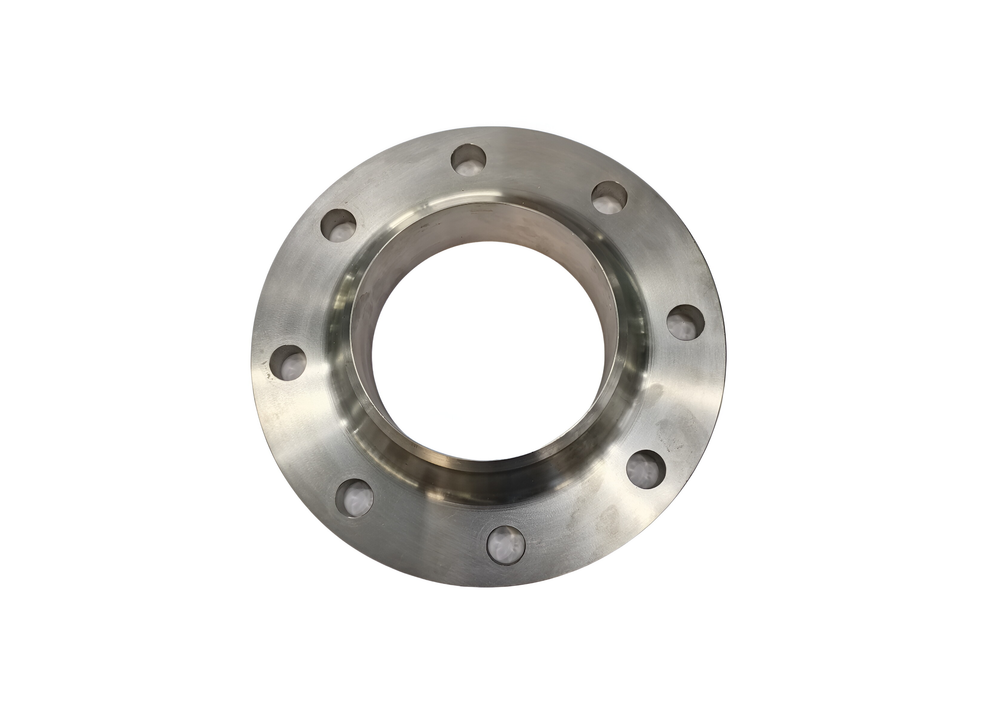

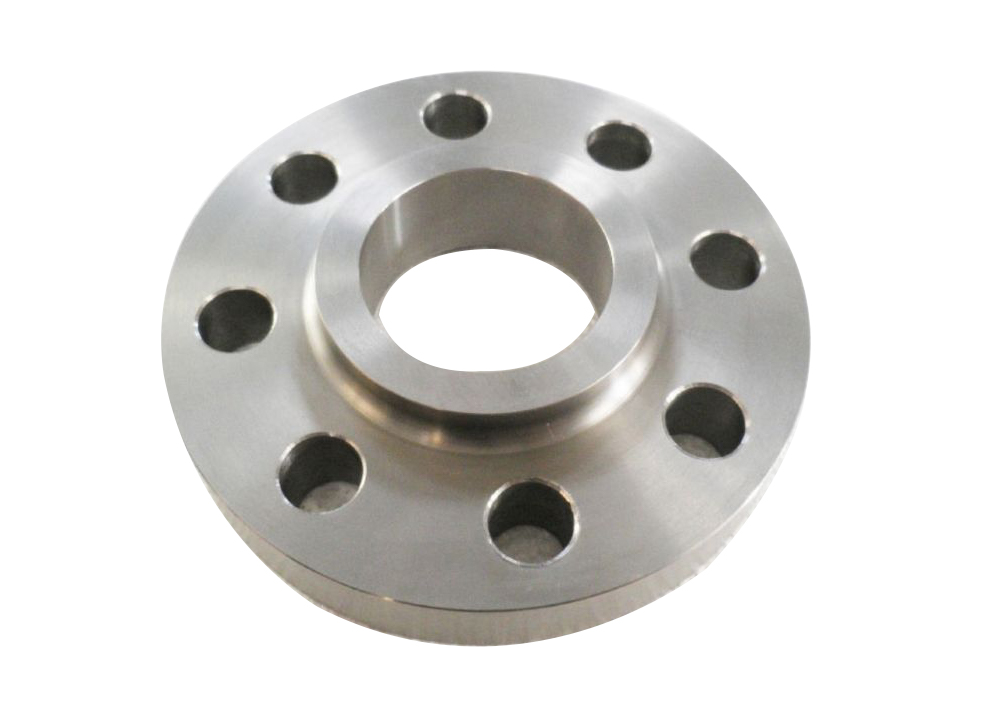

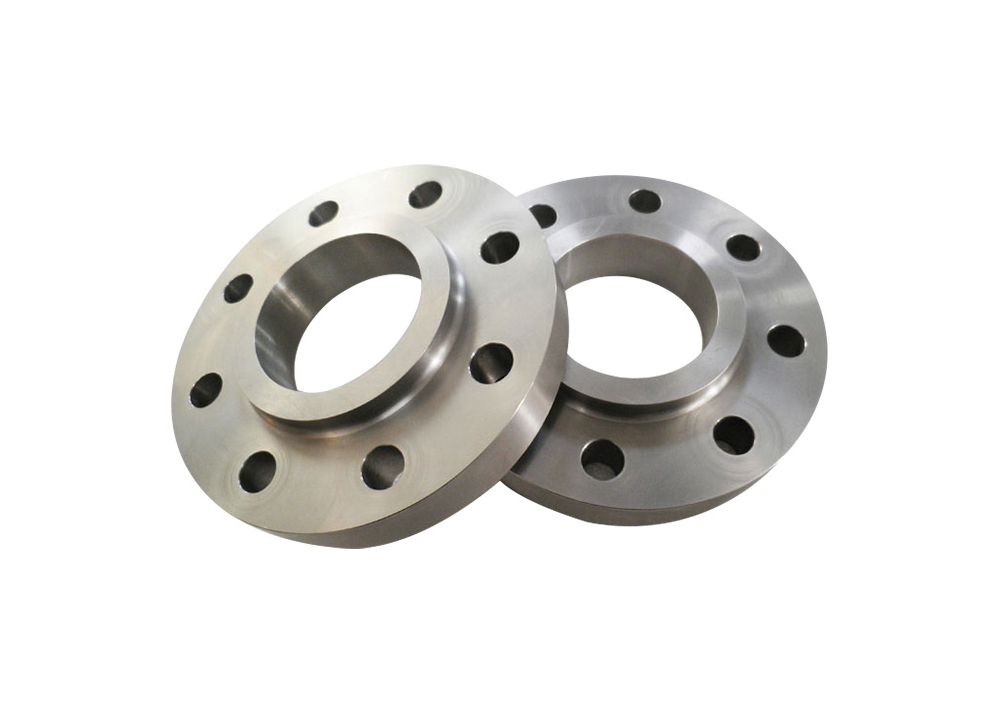

带颈平焊钛法兰，也称为SO钛法兰，是管道系统中常用的一种法兰。它具有短颈（锥形颈），通过平焊方式与管道连接。
带颈平焊钛法兰主要材料为工业纯钛或钛合金。压力等级包包括PN6,PN10,PN16,PN25和PN40。其中，PN6的常用规格为DN10 ~ DN300，表面可根据要求加工成RF、MFM、TG、FF等形式。
我们可提供标准尺寸的钛带颈平焊法兰，也可根据客户要求或图纸进行非标准定制。我们的钛法兰严格按照ASME，JIS，DIN，GB，GOST等国际标准生产，以满足全球客户的不同要求。
|
标准 |
ASME,JIS,DIN,GB,GOST |
|
材料 |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 etc |
|
尺寸 |
DN10-DN300(3/8''-12'') |
|
OEM/ODM |
支持 |
|
压力等级 |
PN6,PN10,PN16,PN25,PN40 |
|
工艺 |
锻造 |
|
密封面类型 |
RF,MFM,TG,FF |
|
类型 |
带颈平焊法兰 |
|
包装 |
出口标准木箱，也可定制 |
|
应用 |
石油、化工、船舶、制药、冶金、机械、冲压弯头、食品等 |

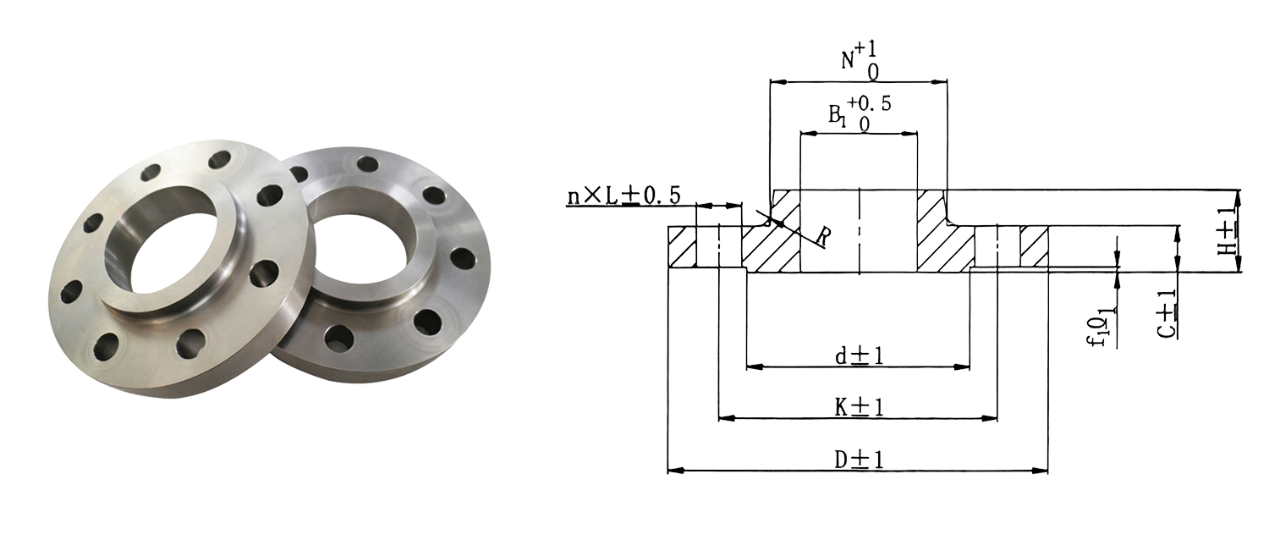

PN6(mm)
|
公称尺寸 |
钢管外径A₁ |
连接尺寸 |
法兰厚度C |
法兰内径 B₁ |
法兰颈 |
法兰高度H |
||||||||
|
法兰外径D |
螺栓孔中心圆直径 |
螺栓孔直径 |
螺栓孔数量 |
螺栓Th |
N |
R |
||||||||
|
A |
B |
A |
B |
A |
B |
|||||||||
|
10 |
17.2 |
14 |
75 |
50 |
11 |
4 |
M10 |
12 |
18 |
15 |
25 |
25 |
4 |
20 |
|
15 |
21.3 |
18 |
80 |
55 |
11 |
4 |
M10 |
12 |
22.5 |
19 |
30 |
30 |
4 |
20 |
|
20 |
26.9 |
25 |
90 |
65 |
11 |
4 |
M10 |
14 |
27.5 |
26 |
40 |
40 |
4 |
24 |
|
25 |
33.7 |
32 |
100 |
75 |
11 |
4 |
M10 |
14 |
34.5 |
33 |
50 |
50 |
4 |
24 |
|
32 |
42.4 |
38 |
120 |
90 |
14 |
4 |
M12 |
14 |
43.5 |
39 |
60 |
60 |
6 |
26 |
|
40 |
48.3 |
45 |
130 |
100 |
14 |
4 |
M12 |
14 |
49.5 |
46 |
70 |
70 |
6 |
26 |
|
50 |
60.3 |
57 |
140 |
110 |
14 |
4 |
M12 |
14 |
61.5 |
59 |
80 |
80 |
6 |
28 |
|
65 |
76.1 |
76 |
160 |
130 |
14 |
4 |
M12 |
14 |
77.5 |
78 |
100 |
100 |
6 |
32 |
|
80 |
88.9 |
89 |
190 |
150 |
18 |
4 |
M16 |
16 |
90.5 |
91 |
110 |
110 |
8 |
34 |
|
100 |
114.3 |
108 |
210 |
170 |
18 |
4 |
M16 |
16 |
116 |
110 |
130 |
130 |
8 |
40 |
|
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
… |
|
300 |
323.9 |
325 |
440 |
395 |
22 |
12 |
M20 |
22 |
328 |
328 |
355 |
355 |
12 |
44 |
