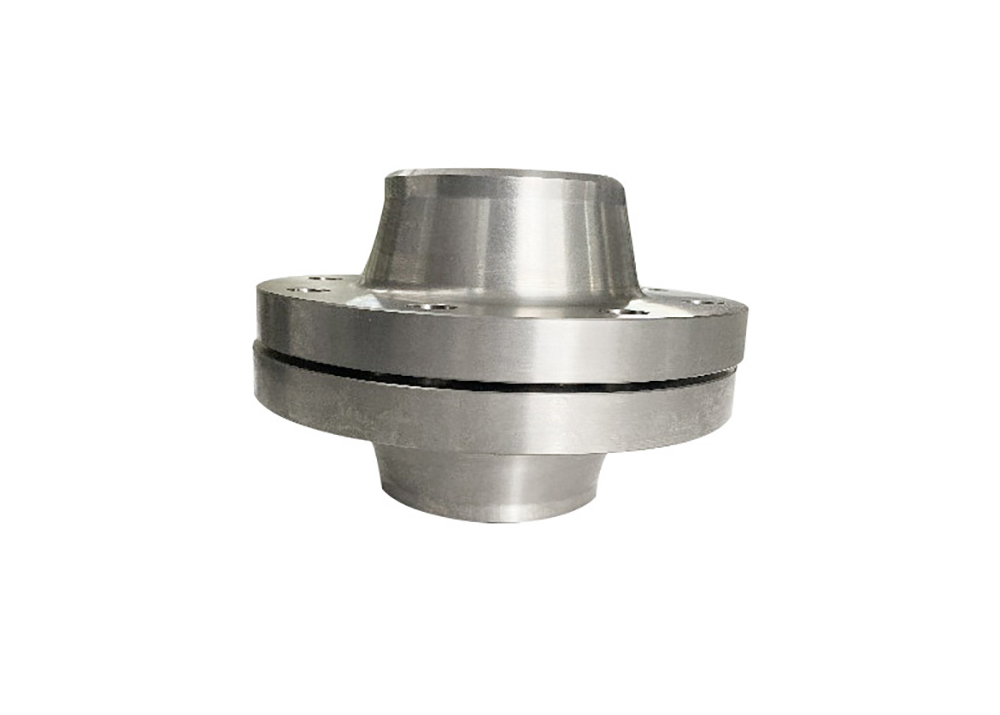

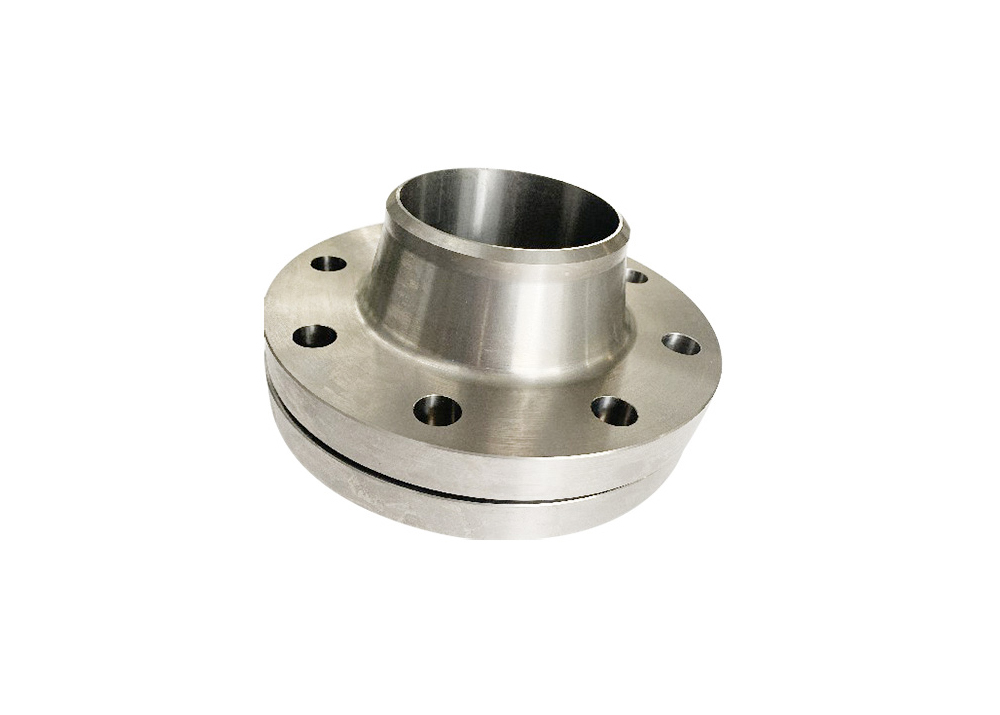

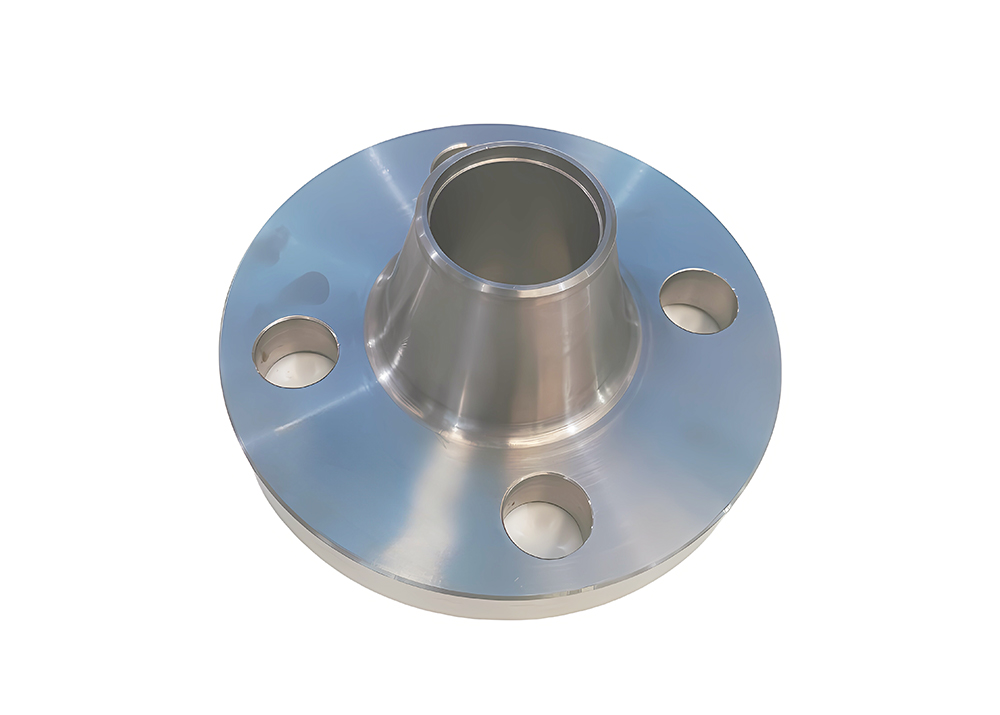

钛带颈对焊法兰（WN法兰）是用于高压、高温或恶劣条件下管道系统的关键连接部件。它具有长颈过渡段，通过对焊与管道连接，具有优异的强度和密封性能。
钛带颈对焊法兰的特点是颈相对较长，与管道采用对焊接口连接，焊缝完全透焊，强度高。颈部厚度的逐渐变化有效地分散了应力，降低了管道和法兰连接处的应力集中。密封面有三种类型，包括RF、RTJ或MFM，高压条件下通常首选RTJ密封面。
法兰具有优异的抗下垂性能，可以成功地应对压力波动，负载循环和冲击，它们是通用的，适用于涉及极端温度（高和低）以及高压环境的广泛应用。在耐用性方面，钛带颈对焊法兰的设计灵活耐用，比其他类型的法兰提供更长的预期寿命，因为它们在高温和高压下不太可能变形。
|
标准 |
ASME,JIS,DIN,GB,GOST |
|
材料 |
TA1,TA2,TA9,TA10,GR1,GR2,GR7,GR12,GR16,N5,N6,N7 etc |
|
尺寸 |
DN10-DN350(3/8''-14'') |
|
OEM/ODM |
支持 |
|
压力等级 |
PN10,PN16,PN25,PN40,PN63,PN100,PN160, |
|
工艺 |
锻造 |
|
密封面类型 |
RF,MFM,TG,FF,RJ |
|
类型 |
带颈对焊法兰 |
|
包装 |
出口标准木箱，也可定制 |
|
应用 |
石油、化工、船舶、制药、冶金、机械、冲压弯头、食品等 |

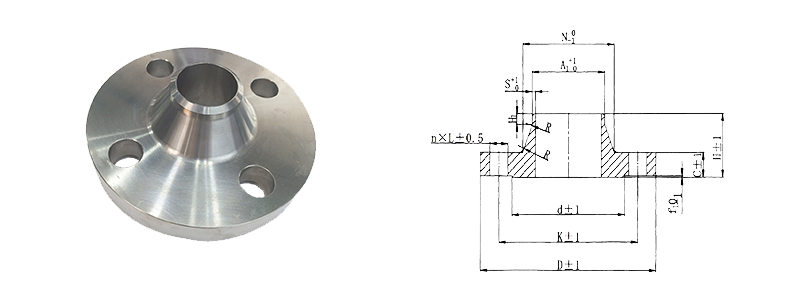

PN100(mm)
|
公称尺寸 |
钢管外径法兰焊端外径 |
连接尺寸 |
法兰厚度 |
法兰颈 |
法兰高度H |
|||||||||
|
法兰外径 |
螺栓孔中心圆直径 |
螺栓孔直径 |
螺栓孔数量 |
螺栓 |
N |
s≥ |
H1 |
R |
||||||
|
A |
B |
A |
B |
|||||||||||
|
10 |
17.2 |
14 |
100 |
70 |
14 |
4 |
M12 |
20 |
32 |
32 |
1.8 |
6 |
4 |
45 |
|
15 |
21.3 |
18 |
105 |
75 |
14 |
4 |
M12 |
20 |
34 |
34 |
2.0 |
6 |
4 |
45 |
|
20 |
26.6 |
25 |
130 |
90 |
18 |
4 |
M16 |
22 |
42 |
42 |
2.6 |
8 |
4 |
48 |
|
25 |
33.7 |
32 |
140 |
100 |
18 |
4 |
M16 |
24 |
52 |
52 |
2.6 |
8 |
4 |
58 |
|
32 |
42.4 |
38 |
155 |
110 |
22 |
4 |
M20 |
24 |
62 |
62 |
2.9 |
8 |
6 |
60 |
|
40 |
48.3 |
45 |
170 |
125 |
22 |
4 |
M20 |
26 |
70 |
70 |
2.9 |
10 |
6 |
62 |
|
50 |
60.3 |
57 |
195 |
145 |
26 |
4 |
M24 |
28 |
90 |
90 |
3.2 |
10 |
6 |
68 |
|
65 |
76.1 |
65 |
220 |
170 |
26 |
8 |
M24 |
30 |
108 |
108 |
3.6 |
12 |
6 |
76 |
|
80 |
88.9 |
89 |
230 |
180 |
26 |
8 |
M24 |
32 |
120 |
120 |
4.0 |
12 |
8 |
78 |
|
100 |
114.3 |
108 |
265 |
210 |
30 |
8 |
M27 |
36 |
150 |
150 |
5.0 |
12 |
8 |
90 |
|
125 |
139.7 |
133 |
315 |
250 |
33 |
8 |
M30 |
40 |
180 |
180 |
6.3 |
12 |
8 |
105 |
|
150 |
168.3 |
159 |
355 |
290 |
33 |
12 |
M30 |
44 |
210 |
210 |
7.1 |
12 |
10 |
115 |
|
200 |
219.1 |
219 |
430 |
360 |
36 |
12 |
M33 |
52 |
278 |
278 |
10.0 |
16 |
10 |
130 |
|
250 |
273 |
273 |
505 |
430 |
39 |
12 |
M36×3 |
60 |
340 |
340 |
12.5 |
18 |
12 |
157 |
|
300 |
323.9 |
325 |
585 |
500 |
42 |
16 |
M39×3 |
68 |
400 |
400 |
14.2 |
18 |
12 |
170 |
|
350 |
355.6 |
377 |
655 |
560 |
48 |
16 |
M45×3 |
74 |
460 |
482 |
16.0 |
20 |
12 |
189 |
